烧录座（Adapter）命名规则

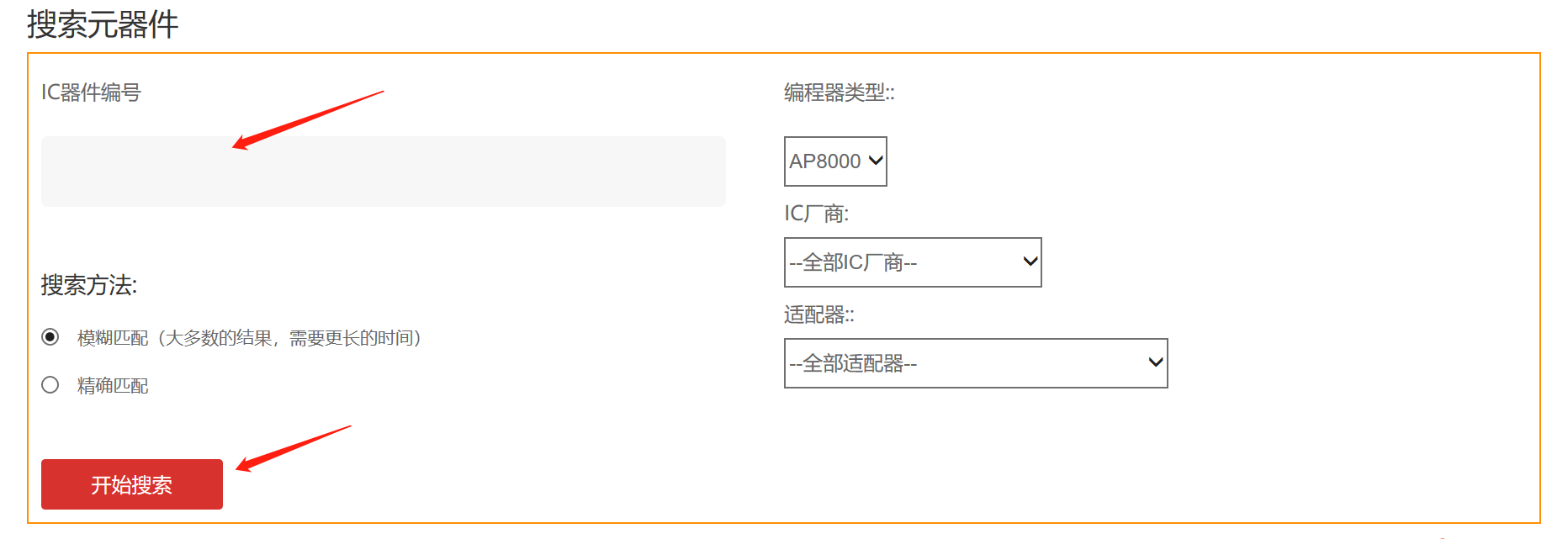

在http://m.acroview.com/m/prodshow.aspx?FId=n31:31:31
这个地址输入对应芯片的完整型号，就可以查询
一：一拖一烧录座：XXX(zzz)-Syy
此类转接板直接安装到AP8000即可，实现一拖一离线烧录，如果是一拖一在线烧录，转接板名称为ISP(xxx)-Syy;

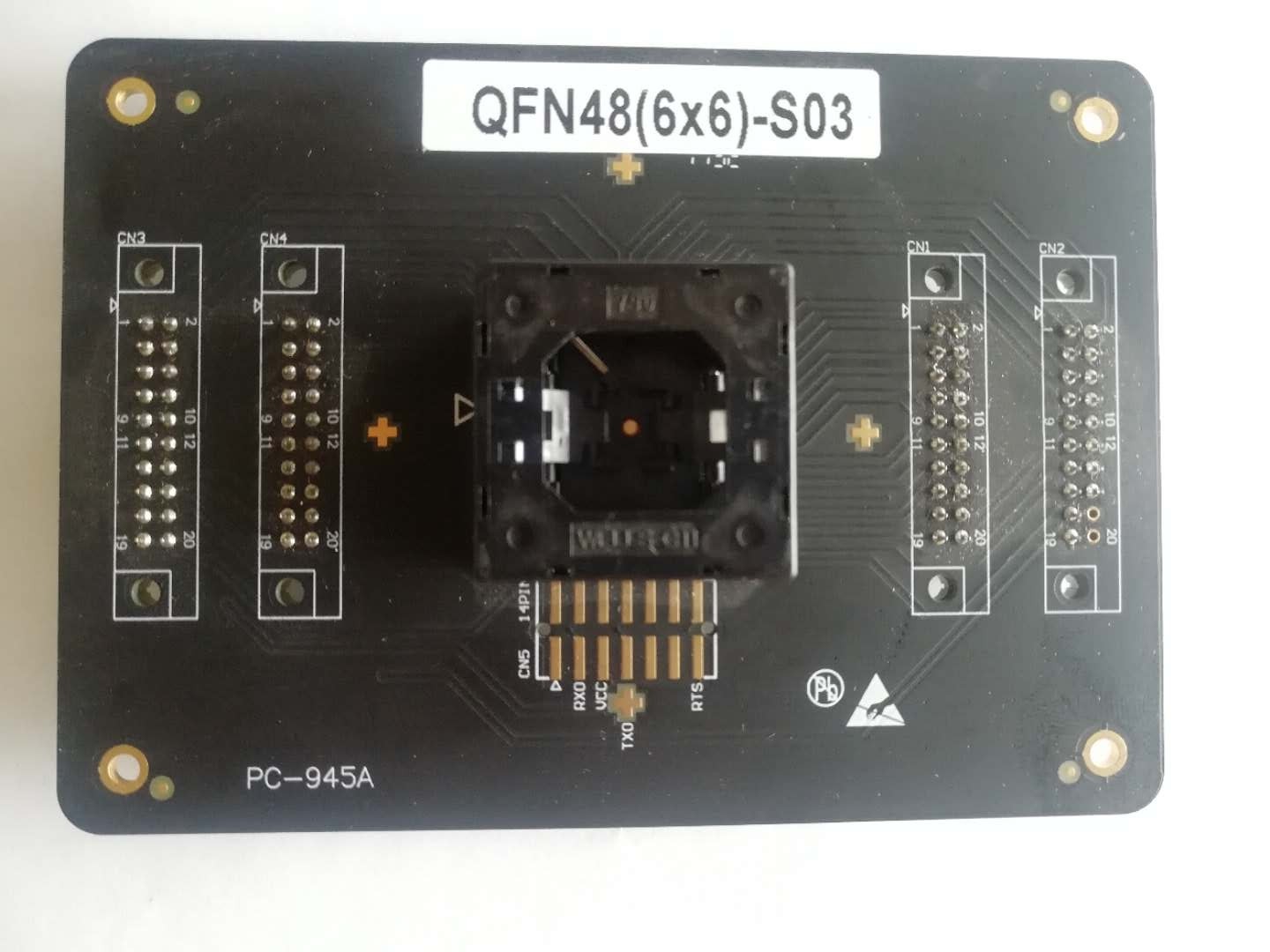

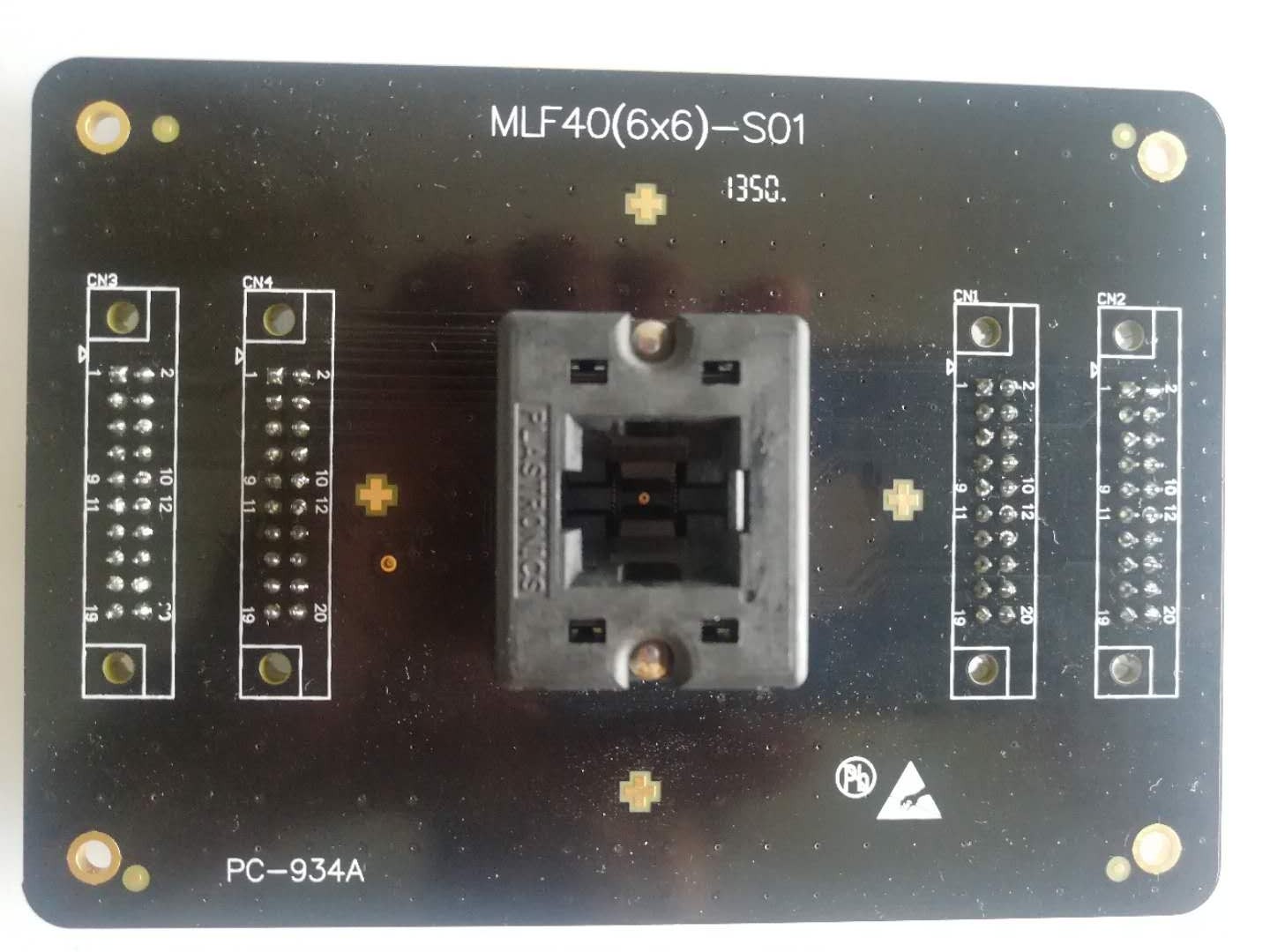

离线烧录座解析：XXX(zzz)-Syy
| 类型 | 说明 | 烧录座举例 | 解析 |
| XXX | 芯片封装类型 | BGA180(12x12)-S02 | 1：BGA180就是芯片封装类型； 2：（12x12）就是芯片封装大小 3: 02就是该种类型烧录座的第二种； |
| zzz | 芯片尺寸大小 | SO8(150)-S08 | 1：SO8就是芯片封装类型； 2：（150）就是芯片封装大小，比如还有210、300等 3: 08就是该种类型烧录座的第八种； |
| yy | 区分同种芯片封装和芯片尺寸不同烧录座，以数字来命名从01开始 | LQFP44(10x10)-S08 | 1：LQFP44就是芯片封装类型； 2：（10x10）就是芯片封装大小 3: 08就是该种类型烧录座的第八种； |
在线烧录座解析：ISP(xxx)-Syy
| 类型 | 说明 | 烧录座举例 | 解析 |
| XXX | 这部分一般是指芯片的烧录接口方式，比如SPI、CAN、BDM等等 | ISP(BDM)-S01 | 1：ISP表示在线烧录方式； 2：（BDM）芯片烧录的接口方式； 3：01表示该类型的第一种烧录座； |
| yy | 区分同种类型在线烧录座，满足不同芯片烧录，以数字来命名从01开始 | ISP(STM32)-S06 | 1：ISP表示在线烧录方式； 2：（STM32）芯片烧录的类型； 3：06表示该类型的第六种烧录座； |
| 注意：在线烧录座特殊说明：JTAG(C2000)-S01，“JTAG”开头的也是在线的烧录座，(C2000)是指芯片烧录的类型 | |||
二：一拖多烧录座：XXX(zzz)-AGyy
此类烧录座需要在AP8000主机上安装BottomBoard-AG01或是BottomBoard-AG02扩展底板，在这两块扩展板上安装XXX(zzz)-Agyy小烧录座，实现最多一拖八离线或在线烧录，如果是一拖多在线烧录座名称为：ISP(xxx)-AGyy
离线烧录座解析：XXX(zzz)-AGyy
| 类型 | 说明 | 烧录座举例 | 解析 |
| XXX | 芯片封装类型 | QFN48(6x6)-AG09 | 1：QFN48就是芯片封装类型； 2：（6x6）就是芯片封装大小 3: 09就是该种类型烧录座的第九种； |
| zzz | 芯片尺寸大小 | SO16(300)-AG01 | 1：SO16就是芯片封装类型； 2：（300）就是芯片封装大小，SOP16(300mil) 3: 01就是该种类型烧录座的第一种； |
| yy | 区分同种芯片封装和芯片尺寸不同烧录座，以数字来命名从01开始 | QFN40(5x5)-AG14 | 1：QFN40就是芯片封装类型； 2：（5x5）就是芯片封装大小 3: 14就是该种类型烧录座的第十四种； |
在线烧录座解析：ISP(xxx)-AGyy
| 类型 | 说明 | 烧录座举例 | 解析 |
| XXX | 这部分一般是指芯片的烧录接口方式，比如SPI、CAN、BDM等等 | ISP(SPC)-AG05 | 1：ISP表示在线烧录方式； 2：（SPC）芯片烧录的接口方式； 3：05表示该类型的第五种烧录座； |
| yy | 区分同种类型在线烧录座，满足不同芯片烧录，以数字来命名从01开始 | ISP-AG03 | 1：ISP表示在线烧录方式； 2：03表示该类型的第三种烧录座； |
以上命名规则适用机型：
A：手动烧录器：AP8000
B：自动烧录器：IPS7000、IPS5000、IPS-MINI PRO、EAP3000、EAP5000
