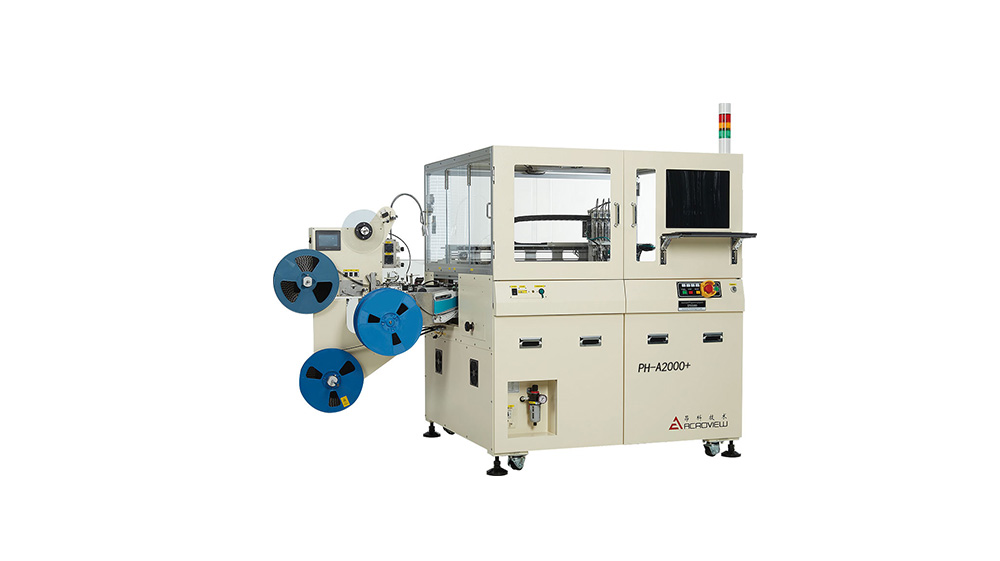

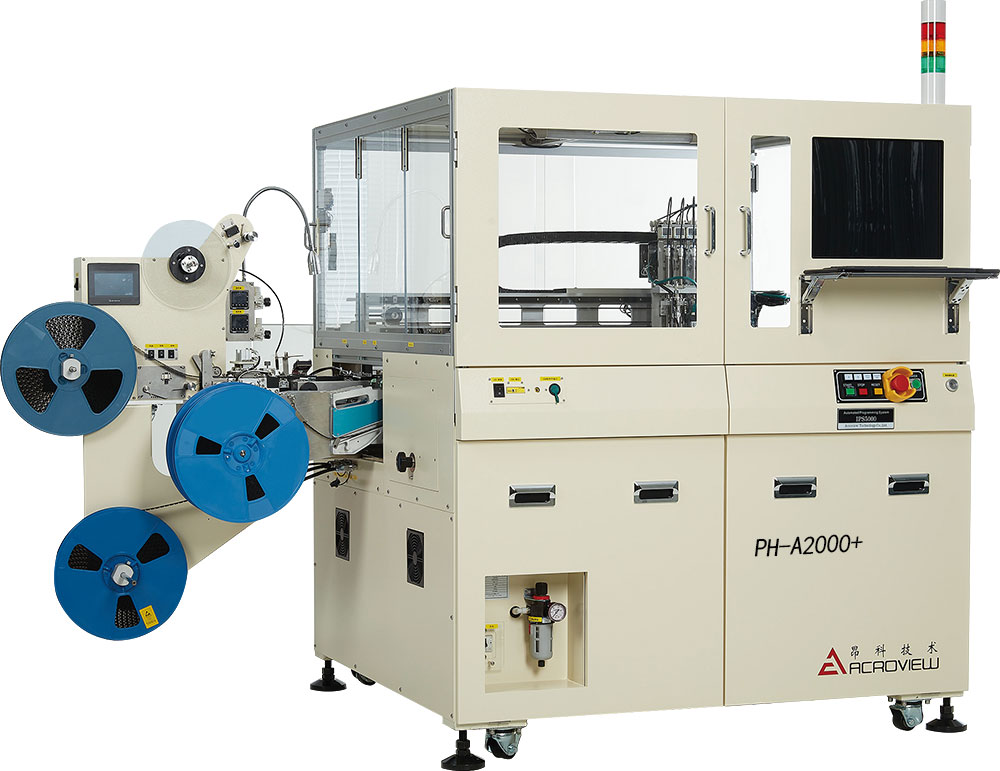

自动化烧录机 PH-A2000+

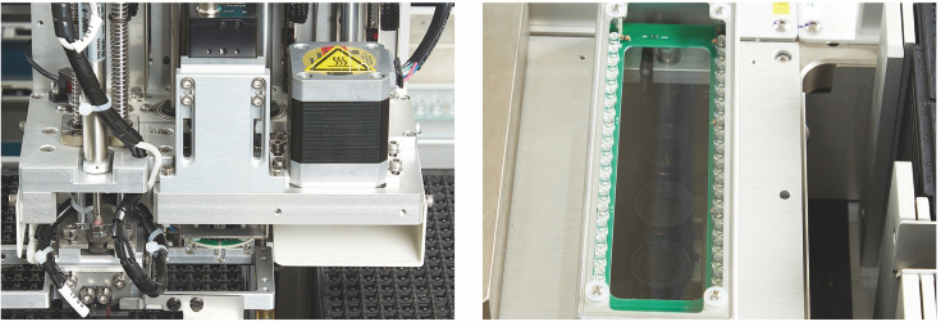

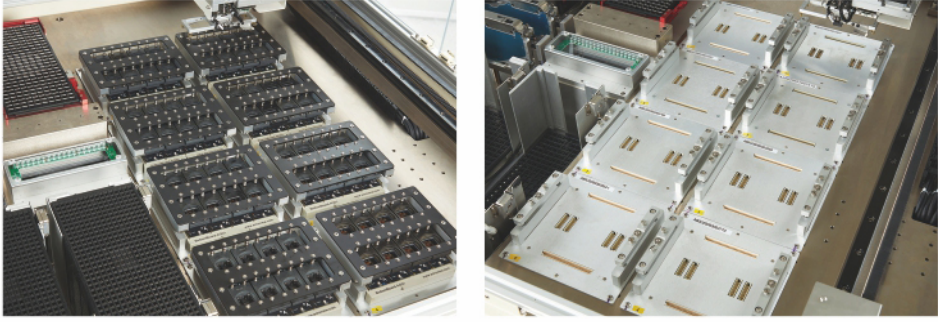

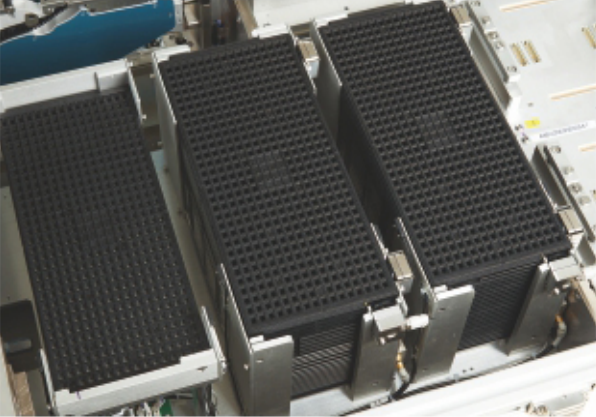

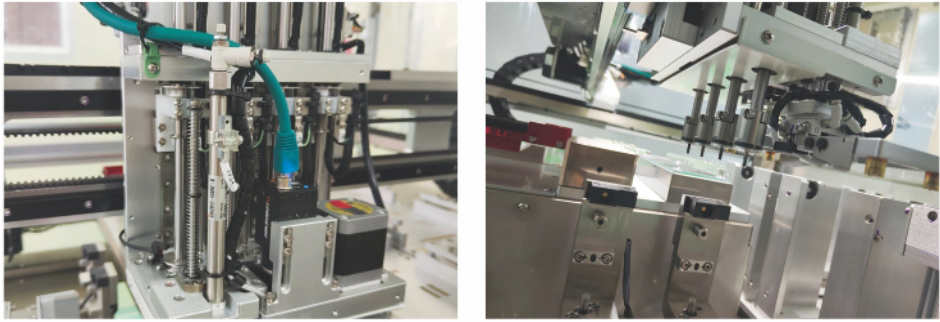

PH-A2000+ AUTOMATIC HANDLER 自动化烧录机 PH-A2000+是昂科推出的四吸嘴高性能自动化烧录机，最高可搭载8台功能强大的昂科烧录核心AP8000，系统最多可扩充至64个，为客户提供高效、高性价比的产能利用率。 ● 昂科广受客户信赖的IPS自动机构架，确保机器全寿命周期稳定可靠 ● 昂科创新的四吸嘴芯片取放系统，在实现高速、高效(UPH2400)的同时兼顾了取放精度和超静音 ● 支持WLCSP和各种极小尺寸封装的烧录 ● 对接MES制造执行系统使得生产过程全程可控、可追溯 特色功能 高产出通用型烧录器 AP8000 ● 内置8台烧录器 ● 64个烧录工位 ● 支持Nor Flash/Nand flash、eMMC、UFS、EEPROM、EPROM、MCU、CPLD、CMOS PLD、FPGA、Anti-fuse以及其它客户定制芯片 ● 全面支持各种IC封装形式 智能影像系统 ● 两组下相机（130万像素）IC同步纠偏，一组上相机(130万像素)用于各工作站点定位 (包含托盘/料带/烧录座等) ● 全自动识别IC外廓定位，摒弃传统膜板匹配，使操作更易简单上手 ● 高精度识别极小芯片，支持WLCSP芯片封装1.0*1.5mm ● IC取放更精准、确保芯片取放稳定性和高产出 高产出高可靠性 ● 四吸嘴高精度IC取放(Pick&Place)组件 ● UPH高达2400 ● 自动化实时叠料检测 自动进出料托盘（AutoTray）系统 ● 严格执行进出料盘分离放置（物理隔离），减少混料风险 ● 自动托盘系统简单可靠，提升系统稳定性 自动卷出设备（Tape Out） ● 同时支持冷、热封包装 ● 支持8~56mm料带宽度 ● 高精度步进(± 0.04 mm)进料 油墨打点机构及喷墨打印机 ● 可选半导体专用油墨打点机构和喷墨打印装置 ● 可支持自动卷出及自动托盘装置打点 ✔支持打点及字符打印 ✔可支持多种颜色 ✔墨水符合RoHS要求 产品规格表
设备能力 重复取放精度 ±0.02mm 取放装置 真空吸嘴×2 单位产能 可高达2400UPH 烧录器 可内置8台昂科AP8000,最多可向时支持64个独立烧录工位 控制系统 X-Y-Z轴驱动 高性能伺服驱动系统 传动架构 高性能伺服电机+同步带+滑轨传动系统 解析度 X/Y/Z轴: 0.001mm, R轴: 0.036/脉冲 视觉系统 下CCD数量 4组智能工业相机 上CCD数量 1组智能工业相机 影像精度 ±0.01mm 进/出料系统 托盘进出料 全自动盘装进出料系统，约放20个JEDEC标准盘，异盘进出。 卷带进料 电子科枪进料.支持8-44mm卷带宽度可选配扩展到72mm 卷带进料数量 最多可支持2盘卷带同时进料 卷带出料 全自动卷带出料系统，自粘与热封两种包装方式，支持8-44mm卷带宽度，可选配扩展到56mm 管装进料 可支持手动6管装进料机 全自动管装进料系统，双通道同时进料，一次最多可以投入80管 标记系统 油墨打点 机械油墨打点 喷墨打点 喷墨打点，支持打点，数字,英文字等街点最小1.2x1.2mm.单个字符2*3mm) 激光打点 高性能激光打点，支持打点，数字，英文字，二维码等(最小单个字符0.6*0.6mm) 标签贴装 支持标签贴附，支持标签底纸宽度10- 40mm.标签宽度³3mm 视觉检测 卷行AOI检测 芯片方向检测、芯片字符检测、芯片打点品质检测、空料检测 托盘AOl检测 3D视觉检测 3D视觉共面性和引脚起翘检测 操作系统 操作系统 Windows 10 显示器 17寸触摸屏显示器 输入装置 键盘、鼠标、操作手柄 操作环境 输入电压 200V-240V单相/50- 60HZ/2KW|额定功率) 空气压 0.6MPa.约40L/min 重量 约500KG W D H 主机（内置自动托盘上下料系统 ） 1300mm 1185mm 1500mm (1725mm含警示灯) 主机（内置自动托盘上下料系统）+自动卷出+进料飞达 2158mm 1185mm 1500mm (1725mm含警示灯)
