自动烧录机 IPS3000
IPS3000
AUTOMATIC
HANDLER

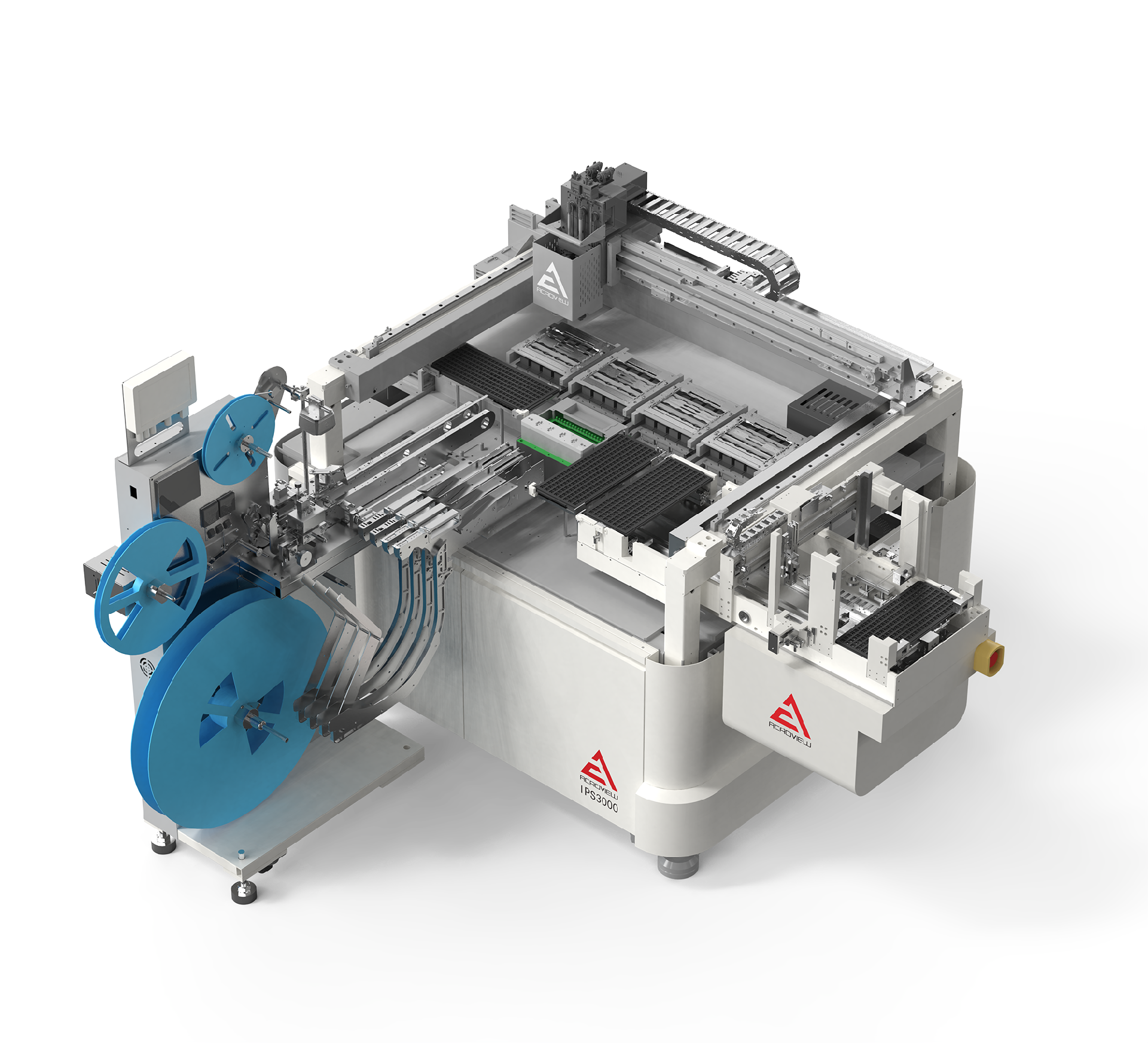

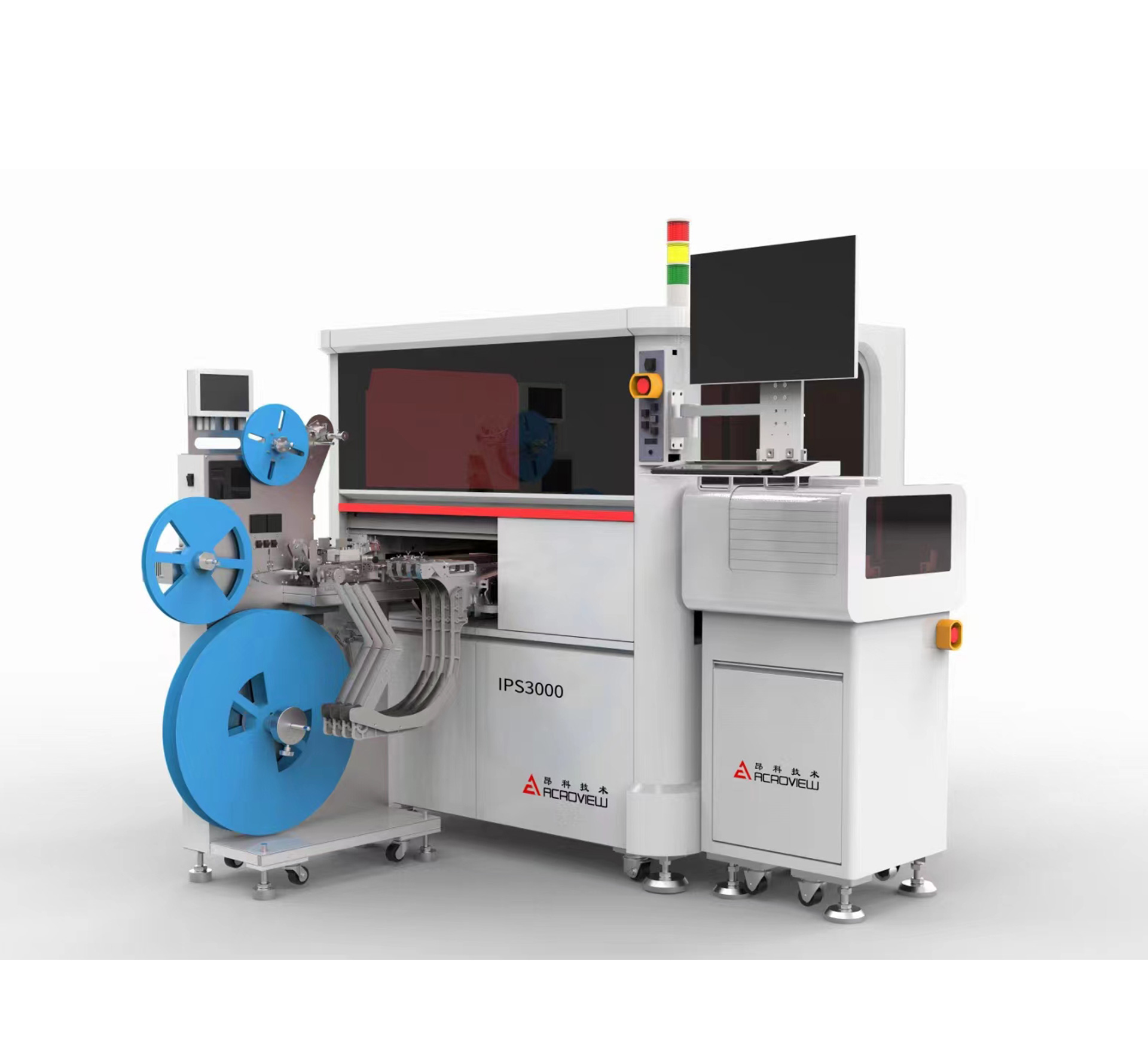

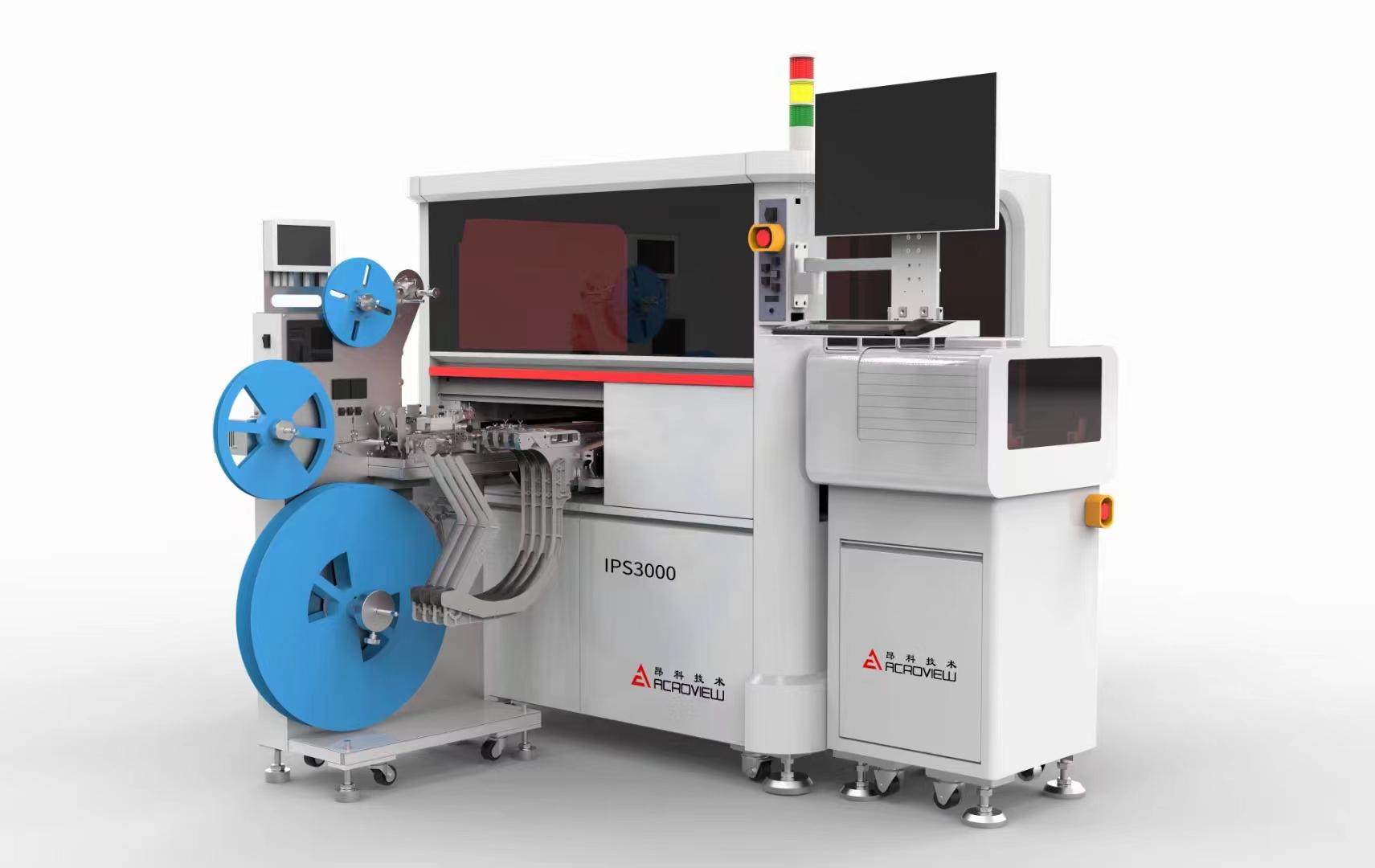

IPS3000是昂科推出的双吸嘴高性能自动化烧录机，最高可搭载4台功能强大的昂科烧录核心AP8000，系统最多可扩充至32个烧录工位，为客户提供高效、高性价比的产能利用率。
● 昂科广受客户信赖的IPS自动机构架，确保机器全寿命周期稳定可靠
● 最新设计的双吸嘴芯片取放系统，在实现高速、高效(UPH2500)的同时兼顾了取放精度和超静音
● 系统支持各种极小尺寸封装的烧录
● 对接MES制造执行系统使得生产过程全程可控、可追溯

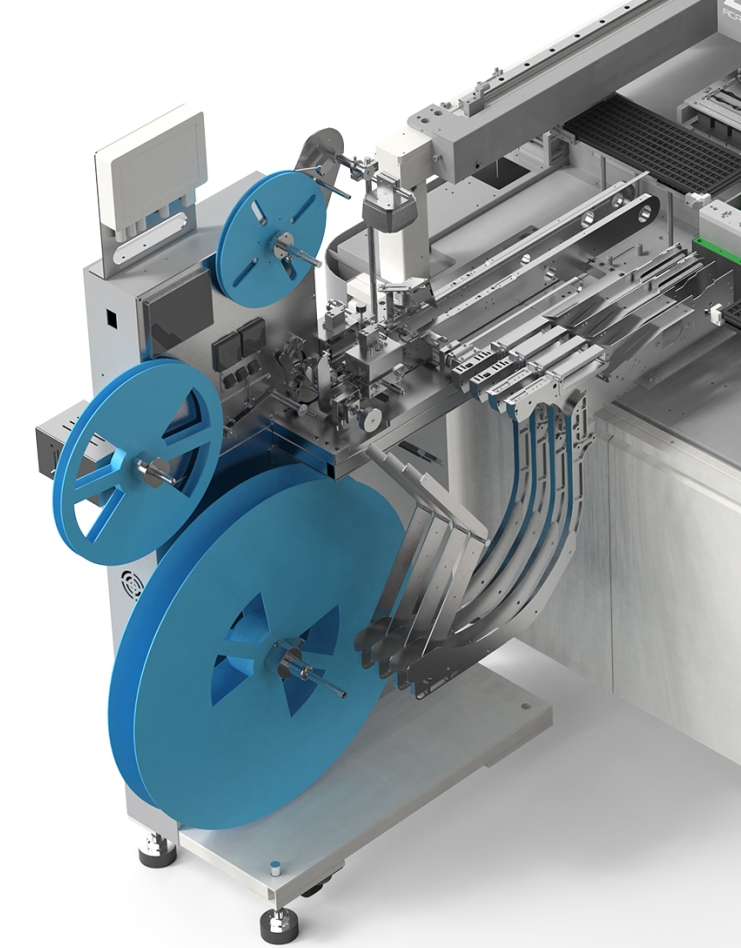

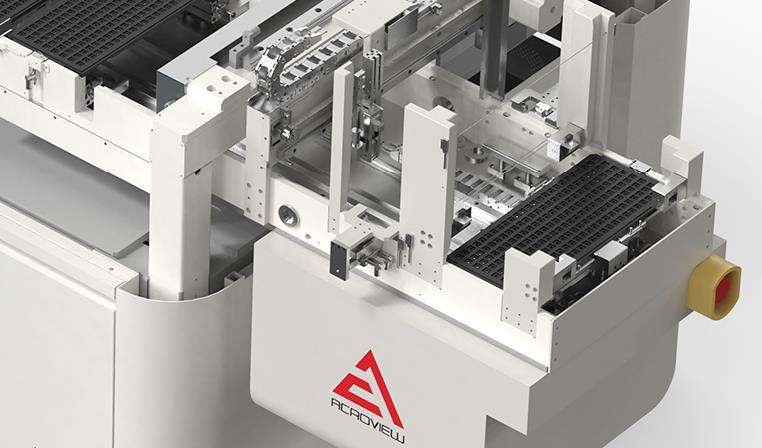

特色功能 高产出通用型烧录器 AP8000 ● 内置4台烧录器、32个烧录工位 ● 可高达2500 UPH (Unit Per Hour) ●支持IC类型:UFS、eMMC、Nor/Nand Flash、EEPROM、CPLD、FPGA、Anti-Fuse以及其他客户定制芯片/模组 ● 全面支持各种IC封装形式 智能影像系统 ● 两组下相机（130万像素）IC同步纠偏，一组上相机(130万像素)用于各工作站点定位(包含托盘、料带、烧录座等) ● 全自动识别IC外廓定位，摒弃传统膜板匹配，使操作更易简单上手 ● 高精度识别极小芯片，支持2X2mm芯片封装 ● IC取放更精准、确保芯片取放稳定性和高产出 高产出高可靠性 ● 四吸嘴高精度IC取放(Pick&Place)组件 ● UPH高达2500 ● 自动化实时叠料检测 自动进出料托盘（AutoTray系统） ● 高效的自动托盘系统，上下料不影响UPH ● 自动托盘系统简单可靠,提升系统稳定性 自动卷出设备（Tape Out） ● 同时支持冷、热封包装 ● 支持8~32mm料带宽度 ● 高精度步进(+/- 0.04 mm)进料 油墨打点机构及喷墨打印机 ● 可选半导体专用油墨打点机构和喷墨打印装置 ● 可支持自动卷出及自动托盘装置打点 ✔支持打点及字符打印 ✔可支持多种颜色 ✔墨水符合RoHS要求 产品规格表
设备能力 重复取放精度 ´+ -0.02mm 取放装置 真空吸嘴×2 单位产能 可高达2500UPH 烧录器 可内置4台昂科AP8000,最多可向时支持32个独立烧录工位，可选配扩展到64个烧录工位 控制系统 X－Y-Z轴驱动 高性能伺服驱动系统 传动架构 高性能皮带和线性滑块 解析度 X/Y/Z轴: 0.001mm, R轴: 0.036/脉冲 视觉系统 下CCD数量 2组智能工业相机 上CCD数量 1组智能工业相机 影像精度 ´+ -0.01mm 进/出料系统 托盘进出料 全自动盘装进出料系统，约放25个JEDEC标准盘 可支持手动托盘进出料 卷带进料 电子科枪进料.支持8-44mm卷带宽度可选配扩展到72mm 卷带进料数量 最多可支持4盘卷带同时进料 卷带出料 全自动卷带出料系统，自粘与热封两种包装方式，支持8-44mm卷带宽度，可选配扩展到72mm 管装进料 可支持手动6管装进料机 全自动管装进料系统，双通道同时进料，1次最多可以投入80管 标记系统 油墨打点 机械油墨打点 喷墨打点 喷墨打点，支持打点，数字,英文字等街点最小1.2x1.2mm.单个字符2*3mm) 激光打点 高性能激光打点，支持打点，数字，英文字，二维码等(最小单个字符0.6*0.6mm) 标签贴装 支持标签贴附，支持标签底纸宽度10- 40mm.标签宽度>=3mm 视觉检测 卷行AOI检测 芯片方向检测、芯片字符检测、芯片打点品质检测、空料检测 托盘AOl检测 3D视觉检测 3D视觉共面性和引脚起翘检测 操作系统 操作系统 Windows 10 显示器 21寸LCD显示器 输入装置 键盘、鼠标操作手柄 操作环境 输入电压 200V-240V单相/50- 60HZ/2KW|额定功率) 空气压 0.6MPa.约40L/min 重量 约750KG W D H 主机 1450mm 1190mm 1520mm (1965mm含警示灯) 主机+自动托盘 1190mm 1190mm 1520mm (1965mm含警示灯) 主机+自动卷出+进料飞达 1450mm 2060mm 1520mm (1965mm含警示灯) 主机+自动托盘+自动卷出+进料托盘 1190mm 2060mm 1520mm (1965mm含警示灯)
