| 简述

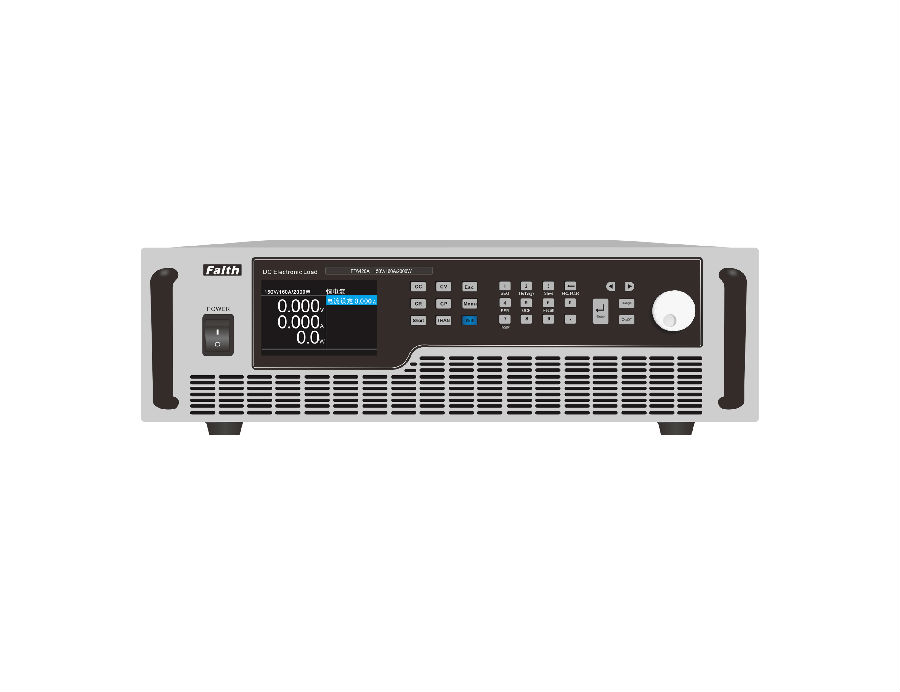

FT6400系列采用模块化设计，功能丰富，适应性强，具有高可靠性与高可维护性的特点。主要应用于：动力电池，中大功率直流电源，直流发电机等电力电子测试领域。

FT6400电子负载提供过电流、过电压、过功率、过温度、电压反相等一系列保护功能，同时具备针对被测试设备的Von、Voff功能及可编程保护功能。这些功能可大幅提升产品的可靠性，是工程测试及自动测试系统整合得以信赖的产品。

| 特点

• 功率范围：1200W/2000W/3000W；

• 电压范围：150V、600V；

• 具备级联并机功能扩展功率，最多可支持10台并机；

• 电池容量及内阻测试功能；

• 模拟短路功能；

• 方便实用的OCP测试功能；

• 20kHz的动态测试功能，可设置上升与下将斜率；

• 时间测量，(Vpk+/-)测量功能；

• 强大的序列测试功能，支持多种模式测试，单步测试时间最长达24小时；

• 过电压/过电流/过功率/过温/反接告警等全方位智能保护功能；

• 外部模拟编程输入与电流监视输出，且具备高压隔离能力；

• TFT彩色液晶显示屏，中英文菜单界面；

• 配备多种通信接口：RS232、RS485、LAN、CAN（选）；

• 支持SCPI与ModBus通讯协议。

• 标配功能完善上位机软件。

| 应用领域

• 动力电池、铅酸电池、燃料电池的放电测试；

• BMS与电池保护装置测试；

• 直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试；

• 大功率开关电源、UPS电源、通信电源、服务器电源的测试；

• 太阳能电池阵列、工业电机的虚拟负载测试。

| 定态功能

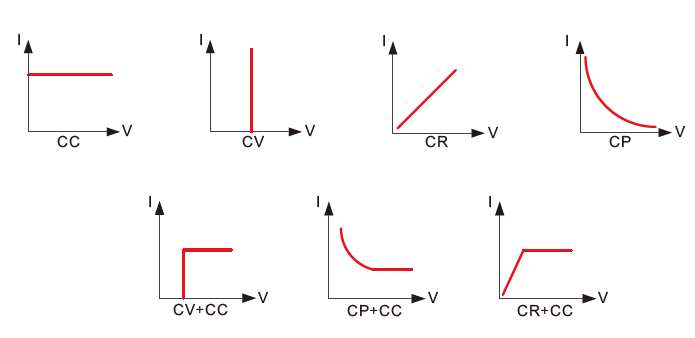

FT6400系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。

| 动态功能

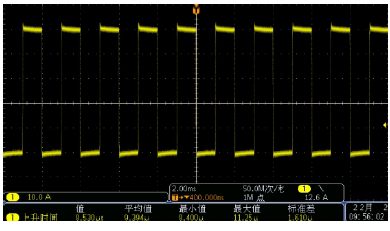

为满足日益增长的高速测试需求，FT6400系列电子负载提供高速可编程的动态测试功能。此功能常用于测试电源动态特性。为适应不同场合的需要，动态功能包含连续、脉冲及翻转三种模式。连续模式可提供高达20kHz的带载频率；脉冲与翻转模式下，可接收触发信号用以产生带载变化，让您的测试随心所欲。

| 时间测量

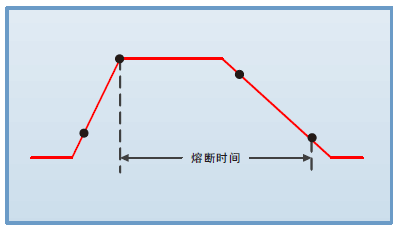

FT6400系列电子负载具有时间测量功能。通过捕获外部开关量信号，结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间，以及保险丝熔断时间与断路器响应时间等。

| 电池测试

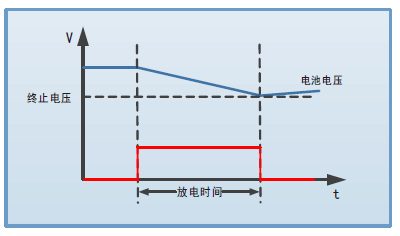

电池内阻和容量是评价电池参数的重要指标。为了方便测试，FT6400系列负载提供了电池测试功能，包括电池内阻测试与电池容量测试。此功能采用恒电流方式放电。放电过程中，将记录放电电量、放电容量与放电时间。

| 外部模拟编程

FT6400系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。
